آموزش نصب و راه اندازی کمپرسور اسکرو

کمپرسور اسکرو دستگاهی است که اگر به درستی نصب و راه اندازی شود و به موقع سرویس دوره ای آن انجام شود می تواند بدون دردسر سالیان سال بصورت پیوسته کار کند.

با توجه به اینکه بسیاری از تولید کنندگان کمپرسور پس از فروش دستگاه، قسمت نصب و راه اندازی را به خودتان محول می کنند تصمیم گرفتم صفر تا صد نصب و راه اندازی کمپرسور اسکرو را به زبان ساده در این مطلب آموزش دهم.

نصب و راه اندازی کمپرسور اسکرو

برای سهولت و درک بهتر من فیلم آموزشی را آماده کردم که می توانید مشاهده بفرمایید.



مرحله اول: در مرحله اول باید درب تابلو برق کمپرسور اسکرو را باز کنید.

نصب و راه اندازی کمپرسور اسکرو

مرحله دوم: پس از باز کردن درب تابلو برق، کلید مینیاتوری را به سمت بالا (در جهت روشن شدن) فشار می دهیم تا کمپرسور آماده به کار شود.

نصب و راه اندازی کمپرسور اسکرو

مرحله سوم: سپس درب تابلو برق کمپرسور را می بندیم و اطلاعاتی که در صفحه نمایش کمپرسور یا PLC نمایش داده می شود توجه می کنیم.

هر خطایی که وجود داشته باشد بر روی PLC یا کنترل پنل نمایش داده می شود.

یکی از خطاهای رایج زمان نصب و راه اندازی کمپرسور اسکرو، خطای Rotation Fault است. این خطا زمانی رخ می دهد که جای فاز ها را برعکس بسته باشیم.

نصب و راه اندازی کمپرسور اسکرو

مرحله چهارم: زمانی که خطا نمایش داده می شود کمپرسور قادر به کار کردن نیست. پس باید ابتدا این خطا را بر طرف کنیم.

این خطا با جا به جا کردن فاز ها برطرف می شود.

برای اینکه بتوانیم جای فاز ها را تغییر دهیم هم از طریق کنترل فاز و هم از طریق کلید مینایتوری می توانیم این کار را انجام دهیم.

اما هرگز نباید از طریق کنترل فاز این کار را انجام دهیم.

نصب و راه اندازی کمپرسور اسکرو

چرا که این کار سبب تغییر جهت دور الکتروموتور می شود و بلافاصله بعد از روشن شدن باعث ایجاد آسیب جدی و جبران ناپدیر به ایرند کمپرسور می شود.

 نصب و راه اندازی کمپرسور اسکرو

پس به یاد داشته باشیم هرگز نباید از طریق کنترل فاز، به جابه جایی فاز ها اقدام کنیم.

در عوض باید به سراغ کلید مینیاتوری برویم و از قسمت پایینی کلید مینیاتوری اقدام به جا به جا کردن فاز ها کنیم.

نصب و راه اندازی کمپرسور اسکرو

به یاد داشته باشیم قبل از انجام این کار باید حتما کمپرسور را از برق بکشیم چرا که در این مرحله احتمال برق گرفتگی وجود دارد.

پس از اینکه عملیات جا به جا کردن فاز ها به پایان رسید دوباره کمپرسور را به برق متصل می کنیم.

سپس کلید مینیاتوری را بار دیگر به سمت بالا (در جهت روشن شدن) فشار می دهیم.

نصب و راه اندازی کمپرسور اسکرو

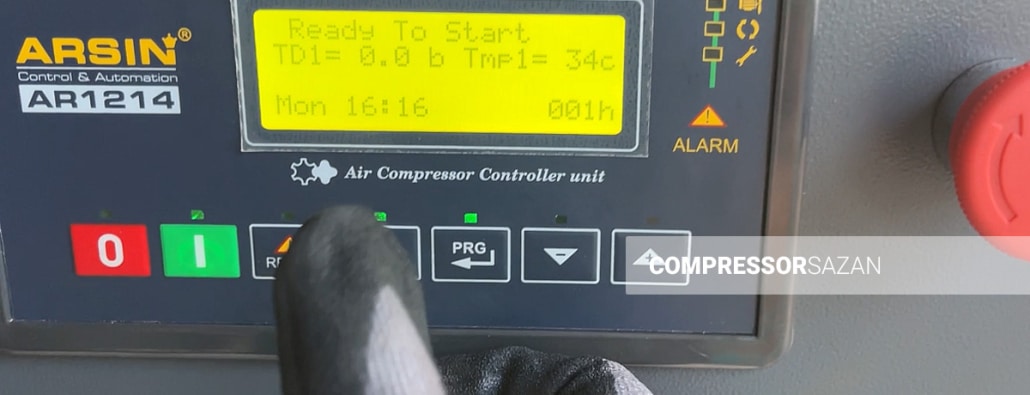

مرحله پنجم: پس از این مرحله درب تابلو برق را می بندیم و به صفحه نمایش یا PLC نگاه می کنیم.

اگر همه چیز به درستی انجام شده باشد در این مرحله عبارت Ready to Start روی صفحه نمایش نماینگر می شود.

نصب و راه اندازی کمپرسور اسکرو

زمانی که این گزینه نشان داده شد یعنی دستگاه آماده به کار است. کافی است کلید سبز رنگ را فشار دهیم تا کمپرسور بدون هیچ مشکلی شروع به کار کند.



آموزش گزینه های PLC کمپرسور اسکرو

بهتر است با دکمه ها و هشدار های اصلی PLC کمپرسور مان آشنا شویم تا در صورت نیاز بتوانیم به راهکار درستی دست یابیم.



گزینه 1: دکمه قرمز

دکمه قرمز رنگ جهت خاموش کردن دستگاه مورد استفاده قرار می گیرد.

نصب و راه اندازی کمپرسور اسکرو



گزینه 2: دکمه سبز

دکمه سبز وظیفه این دکمه روشن کردن یا فعال کردن دستگاه است که بعد از فشردن آن، کمپرسور شروع به کار می کند.

نصب و راه اندازی کمپرسور اسکرو



گزینه  3: چراغ آچار

چراغ آچار زمانی این چراغ روشن می شود به معنی است که نوبت به سرویس دوره ای کمپرسور اسکرو است.

نصب و راه اندازی کمپرسور اسکرو



گزینه 4: چراغ چرخش

چراغ چرخش زمانی که این چراغ روشن می شود یعنی کمپرسور خطای Rotation Fault داده است که به معنی جا به جا بودن فاز ها است.

البته معنای دیگر این خطا این است که جهت چرخش الکتروموتور معکوس است و خطر گیرپاژ کردن کمپرسور وجود دارد.

نصب و راه اندازی کمپرسور اسکرو



گزینه 5: چراغ فن

چراغ فن زمانی که این چراغ روشن می شود بدین معنا است که فن یا بی متال فن دچار مشکل شده است و باید سریعا برطرف گردد. در غیر این صورت دستگاه به سرعت داغ می کند و متوقف می شود.

نصب و راه اندازی کمپرسور اسکرو



گزینه 6: چراغ فن

چراغ الکتروموتور در صورت بروز اشکال در الکتروموتور کمپرسور این چراغ هشدار روشن می شود که در این صورت باید حتما دستگاه متوقف شود و از یک متخصص مشاوره گرفت.

نصب و راه اندازی کمپرسور اسکرو



روش حمل کمپرسور اسکرو

  • کمپرسور هوا اسکرو را باید با لیفتراک یا جرثقیل حمل کرد
  • برای بلند کردن و جابه جایی آن از تسمه های کنافی استفاده شود
  • کمپرسور اسکرو باید به حالت کاملا عمودی جابه جا شود در غیر اینطورت به قطعات داخلی آن آسیب وارد می شود.



محل نصب کمپرسور اسکرو

برای اینکه کمپرسور اسکرو بهترین عملکرد را داشته باشد پیشنهاد می شود فضایی با شرایط زیر برای آن در نظر بگیرید.

دمای استاندارد دما محیط کمپرسور به صورت استاندارد 20 الی 30 درجه باشد. در فصل تابستان بهتر است از سیستم خنک کننده مثل کولر استفاده کرد . و  همچنین از فن رادیاتور کمپرسور به محیط بیرون یک کانال نصب کنید که هوا گرم دستگاه را خارج کند.

دما بیشتر از 40 درجه موجب می شود گرما کمپرسور بالا رفته و خطای اور تمپرچر Over Temperature نشان دهد.

در فصل زمستان سیستم گرمایشی در نظر بگیرید و مراقب باشید دما از 20 درجه کمتر نشود زیرا روغن در سرما سفت می شود و باعث می شود کمپرسور اسکرو روشن نشود.

تهویه مناسب محل کمپرسور اسکرو باید هوای پاکی داشته باشد و از طرفی گرمای تولید شده از دستگاه را به بیرون از محیط انتقال بدهد. برای اینکه جریان هوا به خوبی صورت گیرد بهتر است از سیستم تهویه مناسب و هواکش استفاده کنید.

کمپرسور را در محلی قرار بدهید که هوای تمیزی داشته باشد زیرا ذرات گرد و غبار و گازهای شیمیایی و مواد سمی و قابل اشتعال و عوامل خورنده مانند آمونیاک، کلر به دستگاه شما آسیب می زند.

فضای مورد نیاز کمپرسور اسکرو باید در محل سر پوشیده قرار بگیرد و دور از نور مستقیم خورشید و وسایل گرمایشی باشد. فاصله کمپرسور از چهار طرف با دیوار تقریبا یک متر باشد. و در یک سطح صاف و تراز قرار بگیرد.



سیستم لوله کشی هوای فشرده

طراحی سیستم لوله کشی از کمپرسور اسکرو به مخزن هوای فشرده و سپس به درایر تبریدی باید با توجه به طول و قطر لوله ها به گونه ای محاسبه و طراحی و شود که  افت فشار در دورترین نقطه لوله کشی از کمپرسور اسکرو کمتر از 0.1 بار نشود.

میزان 0.1 بار افت فشار مقدار قابل قبول هست که عمکرد تجهیزات مصرف کننده هوا به درستی صورت می پذیرد.

نکته مهمی این است که برای محاسبه افت فشار عواملی همچون انعطاف پذیری شلنگ، کوپلینگ ها و انصالات در نظر گرفته شود. چرا که این 3 مورد به دلیل داشتن سطح مقطع کوچک و سطوح ناهموار بیشترین میزان افت فشار را دارند.



فرمول محاسبه طول لوله کشی

برای محاسبه طول مجاز لوله کشی با حداقل افت فشار از فرمول زیر استفاده می کنیم.

L = (∆P×p×d5) ÷ (450 × qc1.85)

  • L:طول کلی لوله (متر)
  • P∆: افت فشار مجاز (بار)
  • P: فشار ورودی (بار)
  • qc: دبی هوای خروجی (لیتر در ثانیه)
  • d: قطر داخلی لوله (میلیمتر)



نحوه اتصال کمپرسور اسکرو

برای اتصال صحیح کمپرسور هوا اسکرو به برق باید به نکات زیر توجه کنید.

  • اطمینان حاصل کنید که سیم ارت از کمپرسور اسکرو به زمین متصل باشد
  • برای جلوگیری از خطر برق گرفتگی حتما سیم ها و کابل را به صورت منظم به محلی ببندید. و دقت کنید روی زمین رها نشده باشند.
  • برق مورد نیاز کمپرسور اسکرو سه فاز و دارای ولتاژ 380 می باشد.



کابل
mm2
بیمتال
A
فیوز
A
جریان نامی
A
توان موتور
KW           hp
4 13 – 18 35 15/5   10              7/5
6 18 – 25 35 22   15               11
10 13 – 18 35 30   20               15
10 18 – 25 50 37    25             18/5
16 18 – 25 50 44    30               22
16 23 – 32 63 60    40               30
25 28 – 40 80 72    50               37
25 38 – 50 100 85    60               45
35 57 – 66 125 100    75               55
70 60 – 80 160 140    100              75



روش راه‌اندازی موتور کمپرسور

در جدول زیر به بررسی 3 روش متداول برای راه اندازی موتور کمپرسور اسکرو می پردازیم.

راه‌اندازی مستقیم در این روش، موتور به طور مستقیم به شبکه برق متصل می‌شود. این روش ساده‌ترین و ارزان‌ترین روش است، اما جریان راه‌اندازی آن بسیار بالا است. جریان راه‌اندازی ممکن است تا 10 برابر جریان نامی موتور باشد. این جریان بالا می‌تواند باعث آسیب به موتور و سایر تجهیزات شود.
راه‌اندازی ستاره مثلث

در این روش، موتور ابتدا با اتصال ستاره راه‌اندازی می‌شود. در این حالت، جریان راه‌اندازی حدود 1.3 برابر جریان نامی موتور است. پس از رسیدن موتور به سرعتی مشخص، اتصال موتور به شبکه برق به حالت مثلث تغییر می‌کند. در این حالت، جریان راه‌اندازی حدود 3.3 برابر جریان نامی موتور است.
راه‌اندازی با سافت استارتر در این روش، جریان راه‌اندازی موتور به تدریج افزایش می‌یابد. این کار باعث می‌شود که جریان راه‌اندازی موتور کاهش یابد. جریان راه‌اندازی در این روش معمولاً بین 1.7 تا 2 برابر جریان نامی موتور است.



مقایسه روش راه اندازی کمپرسور اسکرو

هر کدام از روش های که برای راه اندازی کمپرسور اسکرو معرفی کردیم دارای مزایا و معایبی هست که در جدول زیر به مقایسه این روشها با یکدیگر می پردازیم.

روش راه اندازی مزایا معایب
مستقیم ساده و ارزان جریان راه‌اندازی بالا
ستاره مثلث جریان راه‌اندازی کمتر از راه‌اندازی مستقیم پیچیده تر از راه اندازی مستقیم
سافت استارتر جریان راه‌اندازی بسیار کم گران تر از راه اندازی مستقیم و ستاره مثلث



نحوه استارت برای اولین بار

نحوه روشن کردن کمپرسور اسکرو برای اولین بار بسیار مهم است چرا که در صورت عدم راه اندازی صحیح کمپرسور اسکرو می تواند موجب آتش سوزی دستگاه شود. در جدول زیر نحوه صحیح روشن کردن کمپرسور اسکرو را آموزش می دهیم.

درب های کابین قبل از اینکه بخواهید کمپرسور اسکرو را روشن کنید یا به اصلاح استارت بزنید باید مطمئن شوید که تمامی درب های کابین بسته هستند در غیر اینطور ورود ذرات و گرد و غبار باعث آسیب به قطعات کمپرسور اسکرو و اختلال در عملکرد سیستم خنک کننده شود.
اتصال به برق  کمپرسور اسکرو نیاز به برق سه فاز دارد بنابراین بایستی سه رشته کابل لرق سه فاز را به کلید مینیاتوری وصل کنید.
درب تابلو برق PLC پس از وصل کردن کابل ها باید درب تابلو برق را ببندید.
استارت کمپرسور برای روشن کردن کمپرسور اسکرو تنها کافی است کلید استارت را فشار دهید.



نحوه تعویض روغن، فیلتر ها و تسمه

در جدول زیر به بررسی نحوه تعویض روغن، فیلترها و تسمه ها بر اساس میزان ساعت کارکرد کمپرسور اسکرو می پردازیم.

تسمه کمپرسور اسکرو تسمه نباید زیاد سفت و یا شل باشد روش چک کردن آن هم به این صورت است که تسمه نباید بیش از 1 سانتی متر جای بازی داشته باشد.
روغن کمپرسور اسکرو هر 1000ساعت کارکرد بهتر است روغن کمپرسور اسکرو را تعویض کنید و از روغن مخصوص اسکرو VDL68 برای دستگاه استفاده کنید.
فیلتر روغن  فیلتر روغن که در واقع تصفیه کننده روغن روغن هواساز است بهتر است هر 1000 ساعت تعویض شود.
فیلتر هوا فیلتر هوا به طور نرمال هر 1000 ساعت تعویض می شود البته اگر محیط کاری شما به گونه ای است که گرد و غبار در هوا زیاد است بهتر است زودتر از این زمان تعویض کنید فیلتر هوا از ورود گرد و غبار به واحد هواساز یا ایرند جلوگیری می کند.
فیلتر سپراتور فیلتر سپراتور هم همانند فیلتر هوا و روغن بهتر است هر 1000 ساعت کارکرد تعویض شود.



خلاصه و جمع بندی

برای حمل و نقل، نصب و راه‌اندازی کمپرسور اسکرو باید نکات ایمنی و دستورالعمل‌های کارخانه سازنده را رعایت کرد. کمپرسور اسکرو دستگاهی سنگین و حساس است و عدم رعایت نکات ایمنی می‌تواند باعث آسیب به دستگاه و حتی بروز حوادث شود.

حمل و نقل
  • کمپرسور اسکرو را باید با لیفتراک یا جرثقیل به صورت عمودی حمل کرد.
  • برای بلند کردن و جابه‌جایی کمپرسور از تسمه‌های کنافی استفاده شود.
نحوه نصب
  • کمپرسور اسکرو را باید در محیطی با دمای 20 تا 30 درجه سانتیگراد، تهویه مناسب و فضای کافی نصب کرد.
  • فاصله کمپرسور از چهار طرف با دیوار تقریبا یک متر باشد
اتصال به برق
  • کمپرسور اسکرو را باید با کابل مناسب و سیم ارت به زمین متصل کرد.
راه‌اندازی موتور
  • روش راه‌اندازی موتور کمپرسور به نوع کاربرد و شرایط محیطی بستگی دارد.
  • رعایت این نکات باعث می‌شود که کمپرسور اسکرو به درستی کار کند و عمر طولانی‌تری داشته باشد.



سوالات متداول

سوال اول: کمپرسور اسکرو را باید در چه دما و محیطی نصب کرد؟

کمپرسور اسکرو را باید در محیطی با دمای 20 تا 30 درجه سانتیگراد، تهویه مناسب و فضای کافی نصب کرد.



سوال دوم: چرا برای بلند کردن و جابه‌جایی کمپرسور اسکرو باید از تسمه‌های کنافی استفاده کرد؟

تسمه‌های کنافی تسمه‌هایی هستند که برای بلند کردن و جابه‌جایی اشیاء سنگین طراحی شده‌اند. این تسمه‌ها از جنس نایلون یا پلی‌پروپیلن ساخته می‌شوند و دارای مقاومت بالایی هستند. استفاده از تسمه‌های کنافی برای بلند کردن و جابه‌جایی کمپرسور اسکرو باعث می‌شود که دستگاه به طور ایمن و بدون آسیب بلند و جابجا شود.



سوال سوم: چرا کمپرسور اسکرو را باید در محیطی با دمای 20 تا 30 درجه سانتیگراد نصب کرد؟

کمپرسور اسکرو دستگاهی حساس است که عملکرد آن تحت تأثیر دما قرار می‌گیرد. دمای بالا باعث افزایش استهلاک و کاهش عمر کمپرسور می‌شود. دمای پایین نیز باعث افزایش ویسکوزیته روغن کمپرسور و کاهش عملکرد آن می‌شود. بنابراین، نصب کمپرسور اسکرو در محیطی با دمای مناسب ضروری است.



سوال چهارم: چرا باید سیم ارت کمپرسور اسکرو را به زمین متصل کرد؟

سیم ارت برای حفاظت از افراد در برابر برق گرفتگی در صورت بروز اتصال کوتاه در کمپرسور استفاده می‌شود. اتصال سیم ارت کمپرسور اسکرو به زمین باعث می‌شود که جریان برق در صورت بروز اتصال کوتاه به زمین منتقل شود و از برق گرفتگی افراد جلوگیری شود.
