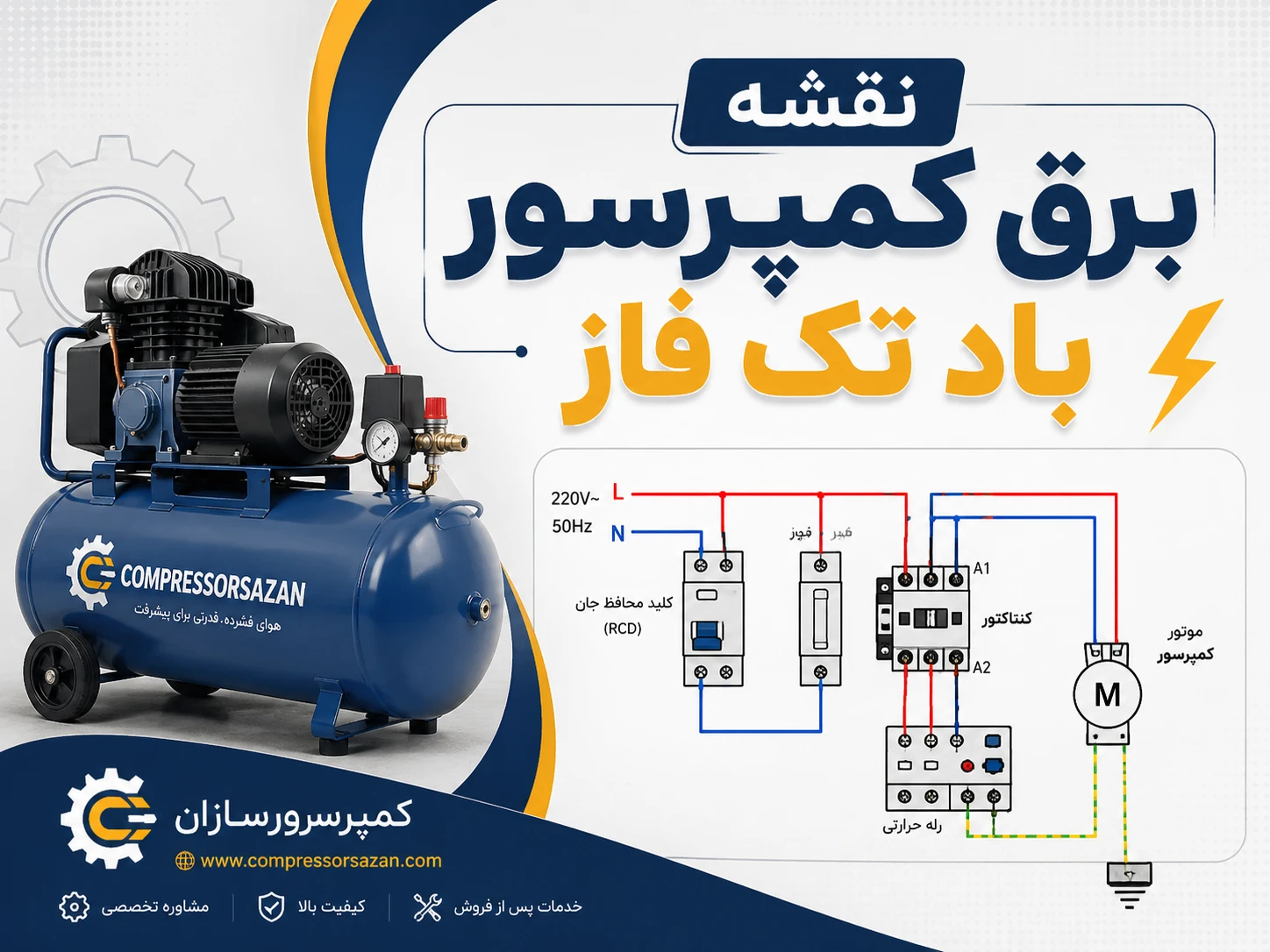

نقشه برق کمپرسور باد تک فاز
کمپرسورهای تک فاز از پرکاربردترین تجهیزات تولید هوای فشرده در کارگاهها، تعمیرگاهها، واحدهای خدماتی و حتی برخی مصارف خانگی هستند. عملکرد صحیح این دستگاهها تا حد زیادی به سیمکشی اصولی و استاندارد آنها وابسته است. بسیاری از مشکلاتی مانند روشن نشدن کمپرسور، عملکرد نامنظم موتور، داغ شدن بیش از حد یا خرابی قطعات الکتریکی به اشتباهات موجود در مدار برق دستگاه مربوط میشود. به همین دلیل آشنایی با نقشه برق کمپرسور باد تک فاز برای افرادی که در زمینه نصب، نگهداری یا تعمیر این تجهیزات فعالیت میکنند اهمیت زیادی دارد. در این مقاله به صورت کامل با اجزای مدار الکتریکی کمپرسور تک فاز، نحوه سیمکشی، نکات ایمنی، مشکلات رایج و روشهای بررسی مدار آشنا میشویم تا بتوانید درک بهتری از ساختار برق این دستگاهها داشته باشید.
نقشه سیمکشی کمپرسور تک فاز چیست و چه اهمیتی دارد؟
نقشه سیمکشی کمپرسور تک فاز در واقع یک راهنمای فنی است که نحوه اتصال تمامی قطعات الکتریکی دستگاه را نشان میدهد. این نقشه مشخص میکند که برق ورودی چگونه به موتور، کلید اتوماتیک، خازنها، محافظ حرارتی و سایر اجزای مدار متصل میشود. استفاده از نقشه سیمکشی صحیح باعث میشود نصب دستگاه مطابق استانداردهای فنی انجام شود و احتمال بروز خطاهای الکتریکی به حداقل برسد. همچنین در زمان تعمیر و عیبیابی، مطالعه نقشه برق کمک میکند تکنسین بتواند مسیر جریان برق را بررسی کرده و محل ایراد را سریعتر شناسایی کند. بسیاری از خرابیهای رایج کمپرسورها ناشی از سیمکشی نادرست یا تغییرات غیراصولی در مدار هستند. به همین دلیل آشنایی با اصول نقشهخوانی و درک نحوه عملکرد اجزای مدار الکتریکی از مهمترین مهارتهایی است که هر فرد فعال در حوزه کمپرسورها باید به آن تسلط داشته باشد.
اجزای اصلی مدار برق کمپرسور تک فاز
موتور الکتریکی
موتور قلب سیستم الکتریکی کمپرسور محسوب میشود و وظیفه تبدیل انرژی الکتریکی به انرژی مکانیکی را بر عهده دارد. در کمپرسورهای تک فاز معمولاً از موتورهای القایی استفاده میشود که برای راهاندازی به خازن نیاز دارند. تمامی اجزای مدار به نحوی طراحی شدهاند که موتور بتواند در شرایط ایمن و با حداکثر راندمان کار کند. هرگونه اختلال در سیمکشی موتور میتواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
خازن راهانداز و خازن دائم کار
خازنها نقش مهمی در راهاندازی و عملکرد موتور تک فاز دارند. خازن راهانداز در لحظه استارت گشتاور لازم را ایجاد میکند و پس از راهاندازی از مدار خارج میشود. خازن دائم کار نیز در طول فعالیت موتور در مدار باقی میماند و به بهبود راندمان کمک میکند. خرابی این قطعات یکی از دلایل رایج روشن نشدن کمپرسور است.
کلید اتوماتیک و محافظ حرارتی
کلید اتوماتیک فشار مخزن را کنترل کرده و در زمان مناسب موتور را روشن یا خاموش میکند. محافظ حرارتی نیز در صورت افزایش بیش از حد دمای موتور یا اضافهبار، برق دستگاه را قطع میکند تا از آسیب دیدن تجهیزات جلوگیری شود. این دو قطعه نقش مهمی در ایمنی سیستم دارند.
نحوه عملکرد مدار برق در کمپرسور تک فاز

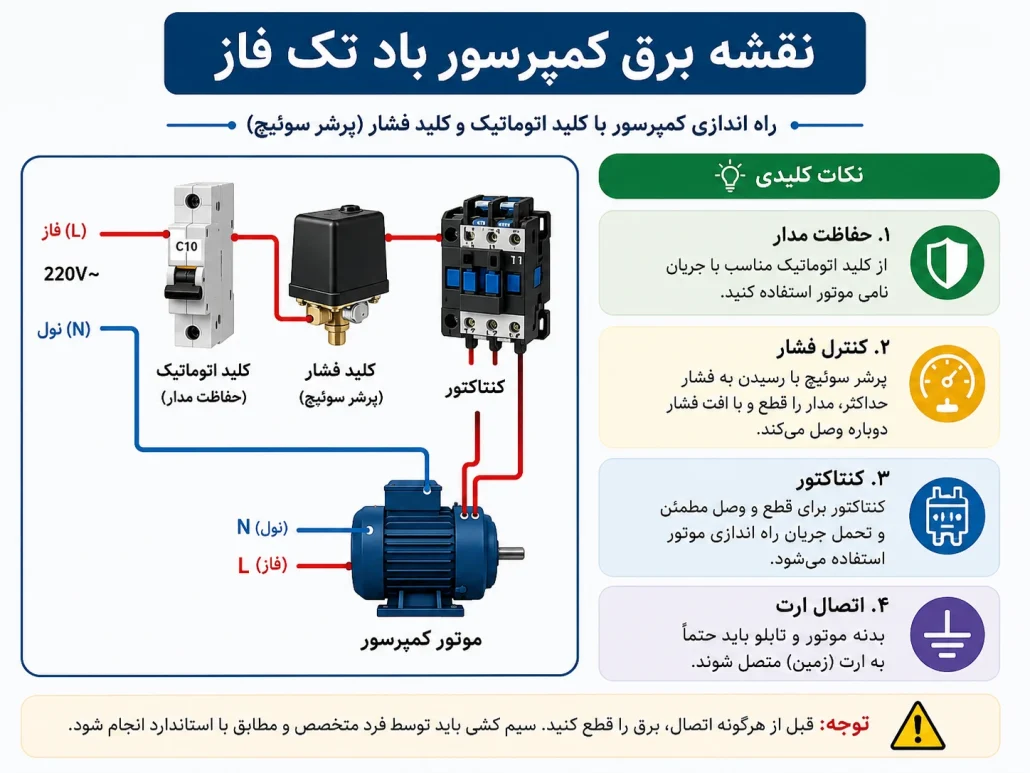

در یک کمپرسور تک فاز، برق ورودی ابتدا وارد کلید اتوماتیک میشود. زمانی که فشار مخزن از مقدار تعیینشده کمتر باشد، کلید مسیر برق را باز کرده و انرژی الکتریکی به موتور منتقل میشود. در لحظه راهاندازی، خازن استارت وارد مدار شده و گشتاور لازم برای حرکت موتور را فراهم میکند. پس از رسیدن موتور به سرعت مناسب، خازن راهانداز از مدار خارج شده و موتور به کمک سیمپیچ اصلی و خازن دائم کار به فعالیت خود ادامه میدهد. زمانی که فشار مخزن به حد تنظیمشده برسد، کلید اتوماتیک برق موتور را قطع میکند. این فرآیند به صورت مداوم تکرار میشود و باعث میشود فشار مخزن همواره در محدوده مورد نیاز باقی بماند. درک این چرخه به شناخت بهتر نقشه سیمکشی و عیبیابی مدار کمک میکند.
مراحل سیمکشی کمپرسور تک فاز
بررسی مشخصات فنی دستگاه
پیش از هرگونه سیمکشی باید مشخصات فنی موتور، خازنها و کلید اتوماتیک بررسی شود. ولتاژ کاری، جریان مصرفی و توان موتور از مهمترین اطلاعاتی هستند که باید با مدار طراحی شده مطابقت داشته باشند. نادیده گرفتن این موارد میتواند موجب آسیب به تجهیزات شود.
اتصال قطعات طبق نقشه
پس از شناسایی ترمینالها، سیمها باید دقیقاً مطابق نقشه برق متصل شوند. اتصال اشتباه حتی یک سیم میتواند باعث عملکرد نادرست موتور یا سوختن قطعات الکتریکی شود. استفاده از سیم مناسب و رعایت استانداردهای اتصال اهمیت زیادی دارد.
تست نهایی مدار
پس از تکمیل سیمکشی، تمامی اتصالات باید بررسی شوند. سپس با استفاده از ابزارهای اندازهگیری، ولتاژ و جریان مدار کنترل شده و عملکرد کمپرسور مورد آزمایش قرار میگیرد. این مرحله از بروز مشکلات احتمالی جلوگیری میکند.
رایجترین مشکلات در سیمکشی کمپرسور تک فاز
اشتباه در سیمکشی یکی از مهمترین دلایل خرابی کمپرسورهای تک فاز است. اتصال نادرست خازنها، شل بودن ترمینالها، استفاده از سیم نامناسب یا خرابی کلید اتوماتیک میتواند مشکلات مختلفی ایجاد کند. برخی از رایجترین علائم عبارتاند از:
- روشن نشدن موتور
- قطع شدن مداوم برق دستگاه
- افزایش دمای موتور
- کاهش قدرت راهاندازی
- ایجاد صدای غیرعادی هنگام استارت
- سوختن خازن یا سیمپیچ موتور
در بسیاری از موارد، بررسی دقیق نقشه برق و تست مسیرهای الکتریکی میتواند علت اصلی مشکل را مشخص کند و از تعویض غیرضروری قطعات جلوگیری نماید.
نکات ایمنی هنگام سیمکشی کمپرسور
رعایت اصول ایمنی در زمان کار با مدارهای الکتریکی ضروری است. پیش از هرگونه تعمیر یا سیمکشی باید برق اصلی دستگاه قطع شود. استفاده از ابزار عایق، کنترل سلامت سیمها و بررسی اتصال زمین از مهمترین اقدامات ایمنی هستند. همچنین بهتر است تمامی اتصالات در جعبه ترمینال بهدرستی عایقبندی شوند تا خطر برقگرفتگی یا اتصال کوتاه کاهش یابد. رعایت این نکات علاوه بر حفظ سلامت افراد، موجب افزایش طول عمر تجهیزات نیز خواهد شد.
سخن پایانی
آشنایی با نقشه سیمکشی کمپرسور تک فاز به کاربران و تکنسینها کمک میکند عملکرد مدار الکتریکی دستگاه را بهتر درک کنند و در زمان نصب یا تعمیر با اطمینان بیشتری عمل کنند. شناخت اجزای مدار، نحوه عملکرد خازنها، کلید اتوماتیک و محافظهای الکتریکی نقش مهمی در افزایش ایمنی و بهرهوری کمپرسور دارد. کمپرسور سازان همواره تلاش میکند با ارائه محتوای تخصصی و کاربردی، اطلاعات مورد نیاز کاربران حوزه تجهیزات هوای فشرده را در اختیار آنها قرار دهد. همچنین کمپرسور سازان با تکیه بر تجربه فنی خود، راهکارهای مؤثری برای نگهداری و بهرهبرداری بهینه از انواع کمپرسور ارائه میدهد.
سوالات متداول
مهمترین قطعات در نقشه برق کمپرسور تک فاز کداماند؟
موتور الکتریکی، خازن راهانداز، خازن دائم کار، کلید اتوماتیک و محافظ حرارتی از مهمترین اجزای مدار هستند.
علت روشن نشدن کمپرسور تک فاز چیست؟
خرابی خازن، قطع بودن سیمکشی، مشکل در کلید اتوماتیک یا آسیب دیدن سیمپیچ موتور از دلایل رایج این مشکل هستند.
آیا میتوان سیمکشی کمپرسور تک فاز را بدون نقشه انجام داد؟
خیر، برای جلوگیری از آسیب به موتور و تجهیزات، سیمکشی باید حتماً مطابق نقشه برق استاندارد انجام شود.
