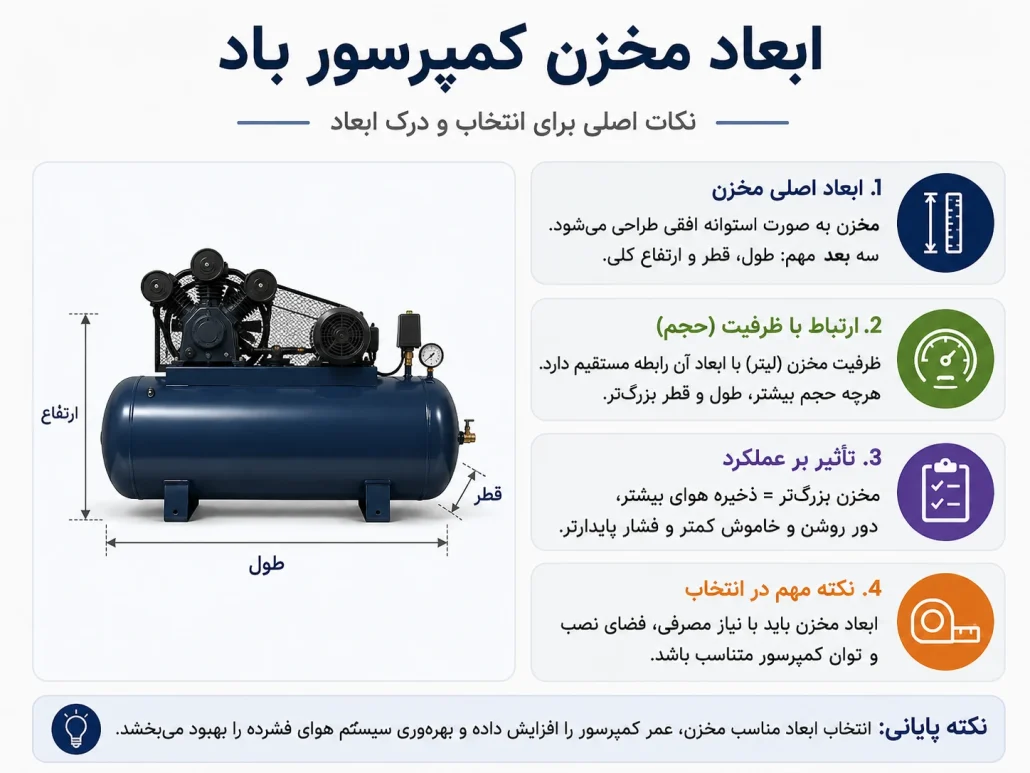

ابعاد مخزن کمپرسور باد
مخزن کمپرسور یکی از مهمترین اجزای سیستم هوای فشرده است که وظیفه ذخیرهسازی و تثبیت فشار هوا را بر عهده دارد. بسیاری از افراد هنگام خرید کمپرسور تنها به ظرفیت مخزن توجه میکنند، در حالی که ابعاد و استانداردهای ساخت مخزن نیز نقش بسیار مهمی در عملکرد، ایمنی و طول عمر دستگاه دارند. انتخاب مخزنی که بر اساس استانداردهای مهندسی طراحی و تولید شده باشد، میتواند از بروز مشکلاتی مانند افت فشار، افزایش مصرف انرژی، استهلاک تجهیزات و حتی خطرات ایمنی جلوگیری کند. به همین دلیل آشنایی با استاندارد ابعاد مخزن کمپرسور برای صاحبان صنایع، مدیران فنی و خریداران تجهیزات هوای فشرده اهمیت ویژهای دارد. در این مقاله به بررسی مفهوم استاندارد ابعاد مخزن، عوامل مؤثر بر تعیین اندازه مخزن و دلایل اهمیت رعایت این استانداردها خواهیم پرداخت.
استاندارد ابعاد مخزن کمپرسور چیست؟
استاندارد ابعاد مخزن کمپرسور مجموعهای از الزامات فنی و مهندسی است که در طراحی، ساخت و بهرهبرداری از مخازن تحت فشار مورد استفاده قرار میگیرد. این استانداردها مشخص میکنند که قطر، طول، ضخامت ورق، ظرفیت ذخیرهسازی، فشار کاری و سایر ویژگیهای مخزن باید بر چه اساسی تعیین شوند. هدف اصلی از تدوین این استانداردها، افزایش ایمنی، بهبود عملکرد و جلوگیری از بروز مشکلات ناشی از طراحی نامناسب است. در صورتی که ابعاد مخزن با ظرفیت کمپرسور و میزان مصرف هوا هماهنگ نباشد، سیستم نمیتواند عملکرد مطلوبی داشته باشد. علاوه بر این، مخازن استاندارد تحت آزمونهای مختلفی قرار میگیرند تا مقاومت آنها در برابر فشار، خوردگی و شرایط کاری مختلف تأیید شود. رعایت این اصول نه تنها موجب افزایش طول عمر تجهیزات میشود، بلکه از بروز خسارات احتمالی نیز جلوگیری میکند و بهرهوری کلی سیستم را ارتقا میدهد.
راهنمای مشخصات فنی و ابعاد استاندارد مخزن کمپرسور
| 🟦 ظرفیت مخزن | 🟩 قطر تقریبی مخزن | 🟨 طول تقریبی مخزن | 🟧 ضخامت ورق پیشنهادی | 🟥 فشار کاری رایج | 🟪 جنس بدنه پیشنهادی | 🟫 پوشش ضدخوردگی | ⚙️ کاربرد متداول |
| 🔹 250 لیتر | 60 سانتیمتر | 150 سانتیمتر | 5 میلیمتر | 8 بار | فولاد ST37 | رنگ اپوکسی | کارگاههای کوچک و تعمیرگاهها |
| 🔹 500 لیتر | 75 سانتیمتر | 180 سانتیمتر | 5 تا 6 میلیمتر | 8 تا 10 بار | فولاد ST37 | رنگ اپوکسی | واحدهای تولیدی سبک |
| 🔹 1000 لیتر | 95 سانتیمتر | 220 سانتیمتر | 6 تا 8 میلیمتر | 10 بار | فولاد ST37 / ST52 | اپوکسی صنعتی | کارخانهها و خطوط تولید |
| 🔹 2000 لیتر | 120 سانتیمتر | 300 سانتیمتر | 8 تا 10 میلیمتر | 10 تا 13 بار | فولاد ST52 | اپوکسی یا پلییورتان | صنایع با مصرف هوای بالا |
| 🔹 3000 لیتر و بیشتر | 130 تا 150 سانتیمتر | 350 تا 400 سانتیمتر | 10 میلیمتر و بیشتر | 13 بار و بالاتر | فولاد ST52 | پوشش صنعتی ضدخوردگی | صنایع سنگین و خطوط تولید مداوم |
نکته فنی: تمامی مخازن استاندارد باید دارای شیر اطمینان، شیر تخلیه رطوبت، تست هیدرواستاتیک، پلاک مشخصات فنی و استاندارد مخازن تحت فشار باشند.
مهمترین عوامل تعیینکننده ابعاد مخزن کمپرسور
ظرفیت ذخیرهسازی هوا
یکی از مهمترین عوامل در تعیین ابعاد مخزن، میزان هوای فشردهای است که باید ذخیره شود. هرچه مصرف هوا در یک مجموعه بیشتر باشد، نیاز به مخزن بزرگتری وجود خواهد داشت. ظرفیت مخزن باید به گونهای انتخاب شود که بتواند نوسانات مصرف را جبران کرده و فشار سیستم را در محدوده مطلوب حفظ کند. انتخاب ظرفیت نامناسب میتواند باعث کاهش راندمان تجهیزات شود.
فشار کاری سیستم
فشار کاری کمپرسور تأثیر مستقیمی بر طراحی و ابعاد مخزن دارد. مخازنی که برای فشارهای بالاتر طراحی میشوند، معمولاً نیاز به ضخامت بیشتر و ساختار مقاومتری دارند. به همین دلیل استانداردهای مربوط به فشار کاری از مهمترین معیارهای طراحی مخازن محسوب میشوند.
نوع کاربرد و شرایط بهرهبرداری
محیط کاری و نوع استفاده از کمپرسور نیز در تعیین ابعاد مخزن نقش مهمی دارند. صنایع با مصرف مداوم هوا معمولاً به مخازن بزرگتر نیاز دارند، در حالی که برای کاربردهای سبکتر میتوان از مخازن با ظرفیت کمتر استفاده کرد.
چرا استاندارد ابعاد مخزن کمپرسور اهمیت دارد؟
رعایت استانداردهای ابعاد مخزن تنها یک الزام فنی نیست، بلکه تأثیر مستقیمی بر عملکرد و ایمنی سیستم هوای فشرده دارد. مخزنی که بر اساس اصول مهندسی طراحی شده باشد، میتواند فشار را به شکل یکنواخت ذخیره و توزیع کند و از نوسانات ناگهانی جلوگیری نماید. همچنین استفاده از ابعاد استاندارد باعث میشود کمپرسور با دفعات کمتری روشن و خاموش شود که این موضوع به کاهش استهلاک موتور و مصرف انرژی کمک میکند. از سوی دیگر، مخازن غیراستاندارد ممکن است در برابر فشارهای بالا مقاومت کافی نداشته باشند و خطرات ایمنی جدی ایجاد کنند. به همین دلیل رعایت استانداردهای طراحی و ساخت مخزن نه تنها موجب افزایش بهرهوری سیستم میشود، بلکه سلامت تجهیزات و کاربران را نیز تضمین میکند.
تأثیر ابعاد مخزن بر عملکرد کمپرسور
کاهش دفعات روشن و خاموش شدن دستگاه
یکی از مهمترین مزایای انتخاب مخزن با ابعاد مناسب، کاهش تعداد دفعات استارت و توقف کمپرسور است. زمانی که حجم کافی از هوای فشرده در مخزن ذخیره شود، کمپرسور نیاز کمتری به روشن شدن مداوم خواهد داشت و همین موضوع باعث افزایش طول عمر موتور میشود.
پایداری فشار در شبکه هوای فشرده
مخزن استاندارد نقش مهمی در تثبیت فشار سیستم دارد. ذخیره حجم مناسبی از هوا باعث میشود در زمان افزایش مصرف، فشار شبکه افت نکند و تجهیزات پنوماتیکی عملکرد پایداری داشته باشند. این ویژگی در محیطهای صنعتی اهمیت ویژهای دارد.
کاهش مصرف انرژی
زمانی که کمپرسور کمتر روشن و خاموش شود و فشار سیستم در شرایط پایدار باقی بماند، مصرف انرژی نیز کاهش پیدا میکند. این موضوع در بلندمدت میتواند هزینههای بهرهبرداری را به میزان قابل توجهی کاهش دهد.
ویژگیهای یک مخزن کمپرسور استاندارد
یک مخزن استاندارد باید علاوه بر ابعاد مناسب، از نظر کیفیت ساخت نیز در سطح مطلوبی قرار داشته باشد. برخی از مهمترین ویژگیهای مخازن استاندارد عبارتاند از:
- استفاده از ورق با ضخامت مناسب
- برخورداری از گواهی تست فشار
- طراحی مطابق استانداردهای مخازن تحت فشار
- مقاومت در برابر خوردگی و زنگزدگی
- وجود شیر اطمینان و تجهیزات ایمنی
- قابلیت تخلیه رطوبت و آب جمعشده
وجود این ویژگیها موجب میشود مخزن بتواند در شرایط مختلف کاری عملکرد مطمئن و ایمنی داشته باشد.
انتخاب مخزن کمپرسور بر اساس میزان مصرف هوای فشرده
| 🔵 میزان مصرف هوای فشرده (CFM) | 🛢️ ظرفیت پیشنهادی مخزن | ⚙️ فشار کاری مناسب | 🏭 کاربردهای رایج |
| 🟢 تا 20 CFM | 250 لیتر | 8 بار | تعمیرگاههای کوچک، پنچرگیری، ابزارهای بادی سبک |
| 🟡 20 تا 40 CFM | 500 لیتر | 8 تا 10 بار | نجاری، کابینتسازی، کارگاههای تولیدی کوچک |
| 🟠 40 تا 80 CFM | 1000 لیتر | 10 بار | خطوط مونتاژ، کارگاههای صنعتی، رنگکاری صنعتی |
| 🔴 80 تا 150 CFM | 2000 لیتر | 10 تا 13 بار | کارخانهها، صنایع فلزی، دستگاههای CNC |
| 🔴 بیش از 150 CFM | 3000 لیتر و بیشتر | 13 بار و بالاتر | صنایع سنگین، پتروشیمی، خطوط تولید مداوم |
اگر مصرف هوا بهصورت نوسانی یا همزمان توسط چند دستگاه انجام میشود، بهتر است یک سایز بزرگتر از ظرفیت پیشنهادی انتخاب شود تا از افت فشار، استهلاک کمپرسور و افزایش مصرف انرژی جلوگیری گردد.
فرمول محاسبه ظرفیت مخزن کمپرسور
برای تعیین حجم مناسب مخزن کمپرسور میتوان از یک روش سرانگشتی مهندسی استفاده کرد. در بسیاری از کاربردهای صنعتی توصیه میشود حجم مخزن بین 4 تا 6 گالن به ازای هر CFM ظرفیت کمپرسور در نظر گرفته شود. همچنین عواملی مانند فشار کاری، مدت زمان مصرف و میزان نوسان بار نیز در این محاسبات تأثیرگذار هستند. هرچه مصرف هوا متغیرتر باشد، نیاز به مخزن بزرگتری وجود خواهد داشت. استفاده از این روش باعث میشود انتخاب مخزن تنها بر اساس حدس و گمان نباشد و سیستم هوای فشرده عملکرد پایدارتری داشته باشد. محاسبه صحیح حجم مخزن نقش مهمی در کاهش مصرف انرژی و افزایش طول عمر کمپرسور ایفا میکند.
مثال واقعی برای انتخاب ابعاد مخزن کمپرسور
فرض کنید یک کارگاه صنعتی دارای مصرف هوای فشرده معادل 50 CFM باشد و تجهیزات آن با فشار 8 بار کار کنند. در چنین شرایطی استفاده از مخزن 1000 لیتری میتواند گزینه مناسبی برای حفظ پایداری فشار و جلوگیری از افت ناگهانی هوا باشد. اگر همین مجموعه در ساعات اوج کاری با افزایش مصرف مواجه شود، ممکن است نیاز به مخزن 1500 لیتری یا حتی نصب مخزن کمکی وجود داشته باشد. همچنین با افزایش فشار کاری از 8 بار به 10 بار، ضخامت ورق و مشخصات ساخت مخزن نیز تغییر میکند. این مثال نشان میدهد انتخاب ابعاد مخزن تنها به حجم ذخیرهسازی محدود نمیشود و باید شرایط عملیاتی مجموعه نیز در نظر گرفته شود.
نکات ایمنی و نگهداری مخزن کمپرسور
حتی بهترین مخزن کمپرسور نیز بدون نگهداری صحیح نمیتواند عملکرد ایمن و مطمئنی داشته باشد. بازرسی دورهای مخزن، بررسی وضعیت جوشها، کنترل خوردگی و عملکرد شیر اطمینان از مهمترین اقدامات نگهداری محسوب میشوند. همچنین باید آب و رطوبت جمعشده در کف مخزن بهطور منظم تخلیه شود تا از زنگزدگی و کاهش عمر مفید مخزن جلوگیری شود. انجام تستهای دورهای فشار و بررسی بدنه از نظر ترک یا آسیبهای احتمالی نیز اهمیت زیادی دارد. رعایت این نکات نه تنها ایمنی سیستم هوای فشرده را افزایش میدهد، بلکه باعث کاهش هزینههای تعمیر و افزایش طول عمر تجهیزات خواهد شد.
راهنمای خرید مخزن کمپرسور استاندارد
هنگام خرید مخزن کمپرسور بهتر است علاوه بر ظرفیت، به کیفیت ساخت و استانداردهای تولید نیز توجه کنید. وجود پلاک مشخصات فنی، گواهی تست هیدرواستاتیک، استانداردهای معتبر ساخت و کیفیت جوشکاری از مهمترین مواردی هستند که باید بررسی شوند. همچنین بهتر است از فروشنده درباره ضخامت ورق، فشار طراحی، نوع پوشش ضدخوردگی و شرایط گارانتی سؤال کنید. انتخاب مخزن استاندارد ممکن است در ابتدا هزینه بیشتری داشته باشد، اما در بلندمدت باعث کاهش هزینههای تعمیرات، افزایش ایمنی و بهبود عملکرد سیستم هوای فشرده خواهد شد. خرید آگاهانه همواره بهترین راه برای سرمایهگذاری مطمئن در تجهیزات صنعتی است.
اشتباهات رایج در انتخاب مخزن کمپرسور
یکی از رایجترین اشتباهات، انتخاب مخزن کوچکتر از نیاز واقعی سیستم است که باعث افت فشار و افزایش دفعات استارت کمپرسور میشود. برخی کاربران نیز تنها به حجم مخزن توجه میکنند و فشار کاری یا کیفیت ساخت را نادیده میگیرند. استفاده از مخازن بدون گواهی تست فشار، انتخاب ضخامت نامناسب ورق و بیتوجهی به استانداردهای مخازن تحت فشار از دیگر خطاهای متداول است. این اشتباهات میتوانند علاوه بر کاهش راندمان سیستم، هزینههای تعمیرات و ریسکهای ایمنی را نیز افزایش دهند. به همین دلیل توصیه میشود قبل از خرید، تمامی مشخصات فنی مخزن بهدقت بررسی شود.
سخن پایانی
استاندارد ابعاد مخزن کمپرسور یکی از عوامل کلیدی در عملکرد صحیح، ایمنی و بهرهوری سیستمهای هوای فشرده است. انتخاب مخزن مناسب بر اساس ظرفیت مصرف، فشار کاری و شرایط بهرهبرداری میتواند تأثیر قابل توجهی بر کاهش مصرف انرژی، افزایش طول عمر تجهیزات و بهبود عملکرد کلی سیستم داشته باشد. توجه به استانداردهای طراحی و کیفیت ساخت مخزن نیز از اهمیت ویژهای برخوردار است و نباید تنها بر ظرفیت آن تمرکز کرد. کمپرسور سازان با ارائه اطلاعات تخصصی در حوزه تجهیزات هوای فشرده، تلاش میکند کاربران را در انتخاب صحیح تجهیزات صنعتی یاری کند. همچنین کمپرسور سازان با تکیه بر تجربه فنی و دانش مهندسی، راهکارهای کاربردی برای افزایش راندمان و ایمنی سیستمهای هوای فشرده ارائه میدهد.
سوالات متداول
استاندارد ابعاد مخزن کمپرسور بر چه اساسی تعیین میشود؟
استاندارد ابعاد مخزن کمپرسور بر اساس ظرفیت ذخیرهسازی هوا، فشار کاری، نوع کاربرد و الزامات ایمنی مخازن تحت فشار تعیین میشود.
چرا انتخاب ابعاد مناسب مخزن کمپرسور اهمیت دارد؟
انتخاب ابعاد مناسب باعث پایداری فشار، کاهش مصرف انرژی، افزایش طول عمر کمپرسور و بهبود عملکرد تجهیزات پنوماتیکی میشود.
آیا استفاده از مخزن غیراستاندارد خطرناک است؟
بله، مخازن غیراستاندارد ممکن است مقاومت کافی در برابر فشار نداشته باشند و خطراتی مانند نشتی، افت عملکرد یا آسیبهای ایمنی ایجاد کنند.
