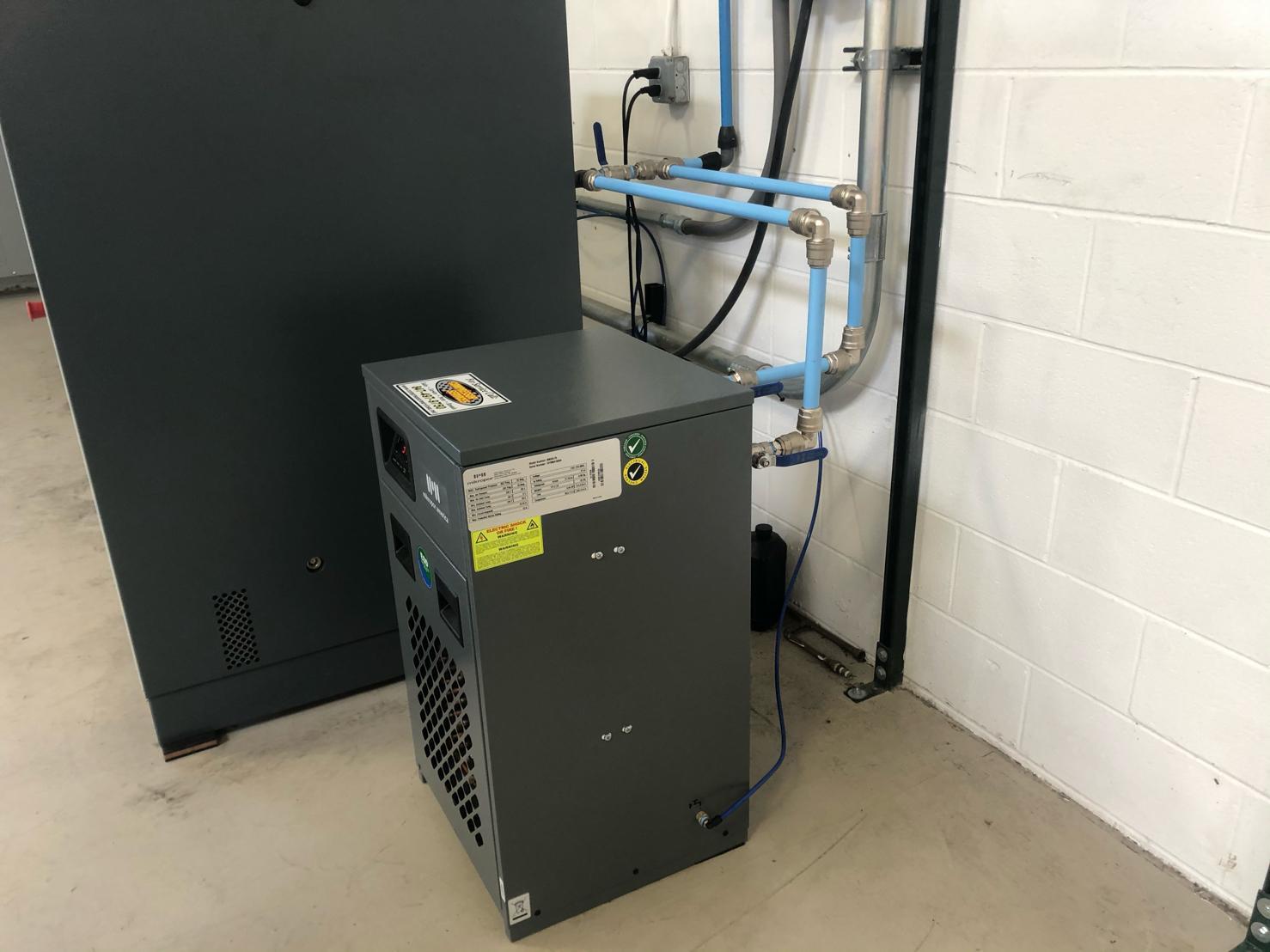

درایر تبریدی یا خشک کن تبریدی وظیفه حذف رطوبت و ذرات آب از هوای فشرده تولید شده توسط کمپرسور باد را به عهده دارد.



چطور می توان رطوبت را از هوای فشرده حذف کرد ؟

هوای فشرده دارای یک مقدار رطوبت هست که این مقدار رطوبت برای خیلی از مشاغل هیچ مسئله ای بوجود نمی آورد.

در صورتیکه برای بعضی از صنایع مثل صنایع غذایی – داروسازی یا برای حتی مشاغلی که به نحوی با رنگ در ارتباط هستند مشکلات زیادی بوجود می آورد.

بنابراین برای گرفتن رطوبت حتما باید از درایر کمپرسور باد استفاده کنیم. درایرها دو نوع هستند : درایرهای تبریدی و درایرهای جذبی





چرا باید از درایر تبریدی برای کمپرسور باد استفاده کرد ؟

در هوای فشرده تولید شده توسط کمپرسور باد ، رطوبت و ذرات آب وجود دارد که این رطوبت به ماشین آلات و ابزار آلات مصرفی آسیب می زند .

برای اینکه باعث خورندگی قطعات فلزی به کار گرفته شده در دستگاه های بادی شما می شود پس برای اینکه دستگاه های شما طول عمر بیشتری داشته باشد بایستی از درایر تبریدی استفاده کنید .

به منظور دستیابی یه یک هوای کاملا خشک ، میعانات باید جدا و حذف شوند خشک کردن به این معنی است که هوای فشرده شده ، خنک ‌شده و مقدار آب زیادی تقطیر میشود و می‌تواند جدا شود . بعد از خنک کاری هوا و تقطیر آب، هوای متراکم به اندازه دمای محیط گرما داده شده، به طوریکه عمل تقطیر در بیرون سیستم لوله صورت نگیرد.



4 نکته طلایی قبل از خرید درایر تبریدی کمپرسور باد

• درایر تبریدی زمانی قادر به حذف 100 درصدی رطوبت از هوای فشرده است که نقطه شبنم 3 درجه داشته باشد چرا که خشک کن های تبریدی که نقطه شبنم بالاتری مثلا 7 درجه داشته باشد از کیفیت خوبی برخوردار نبوده و نمی توانند به درستی رطوبت را بگیرند.
• درایر تبریدی حتما دارای میکروفیلتر اولیه و ثانویه باشد و این میکروفیلتر ها درون دستگاه درایر تبریدی نصب شده باشد ، در غیر اینصورت باید هزینه اضافی و جداگانه ای برای نصب میکروفیلترها بپردازید.
• بهترین نوع گاز درایر تبریدی R-134-A میباشد
• ظرفیت درایر تبریدی پیشنهادی به شما بایستی حداقل 20 درصد از ظرفیت کمپرسور باد شما بیشتر باشد.





5 اثر مخرب و آسیب جدی در صورت عدم استفاده از درایر صنعتی

• رسوب گرفتن تمام خطوط لوله هوای فشرده
• خوردگی در خطوط لوله و تجهیزات پنومایتک
• افزایش هزینه تعمیرات قطعات و تجهیزات پنوماتیک از جمله جکها ، اتصالات پنوماتیکی و شیرآلات
• ایجاد خطا در اندازه گیری تجهیزات ابزار دقیق
• کاهش کیفیت تولیدات





محاسبه ظرفیت درایر تبریدی برای کمپرسور باد ( بر اساس فاکتور 20% )

طبق استاندارد ظرفیت درایر تبریدی بایستی حداقل 20% از ظرفیت کمپرسور باد بیشتر باشد تا بتواند رطوبت هوای فشرده تولید شده توسط کمپرسور باد را از بین ببرد.

اگر ظرفیت کمپرسور باد 1200 لیتر بر دقیقه باشد اگر بر اساس فاکتور 20% بیشتر محاسبه کنیم ظرفیت درایر تبریدی شما

حدود 1440 لیتر بر دقیقه می شود که کد درایر تبریدی IS 40  می باشد.

اگر ظرفیت درایر تبریدی با ظرفیت کمپرسور باد یکسان باشد این امر موجب ایجاد فشار بیش از حد به دستگاه درایر تبریدی می شود که در نتیجه درایر تبریدی نمی تواند عملکرد چندان خوبی داشته باشد و در آخر اینکه رطوبت هوای فشرده به طور کامل از بین نمی رود.





تعیین سایز درایر تبریدی برای کمپرسور هوا،  پمپ باد ( بر اساس محاسبات شرکت میکروپور )

نکته ای که بسیار حائز اهمیت است شرایط و دمای محیطی است که درایر تبریدی در آن بایستی قرار بگیرد و همچنین دمای خود کمپرسور هوا یا پمپ باد شما بسیار مهم است .

اگر به دفترچه درایر تبریدی شرکت میکروپور مراجعه کنید با جدول زیر مواجه می شوید .

برای مثال اگر ظرفیت پمپ باد شما 1200 لیتر بر دقیقه باشد ، که الیته ما در اینجا به واحد متر مکعب بر ساعت بایستی تبدیل کنیم ( برای اینکه شرکت میکروپور تمامی ظرفیتها را با واحد متر مکعب بر ساعت در نظر گرفته است )

1200 لیتر را تقسیم بر 1000 می کنیم و بعد در عدد 60 ضرب می کنیم که حاصل می شود 72 متر مکعب بر ساعت .

فرض کنید دمای هوای خروجی از کمپرسور شما 45 درجه سانتی گراد است ، 45 درجه در واقع همان دمای ورودی به درایر است  که F 1 = 0.78 در جدول هست .

دمای محیط حداکثر 50 درجه سانتی گراد باشد F 2 = 0.84 می شود که اگر فشار باری کمپرسور هوا را 8 بار در نظر بگیریم F 3 = 1.04 می شود.

حال برای انجام محاسبات باید این گونه عمل کرد ظرفیت کمپرسور باد را بر حسب متر مکعب بر ساعت را تقسیم بر فاکتورهای F1 , F2,F3 کنید حاصل آن می شود ظرفیت درایر تبریدی شما .

105=1.04/0.84/0.78/72

پس ظرفیت درایر تبریدی شما برابر است با 105 متر مکعب بر ساعت یا به عبارتی 1750 لیتر بر دقیقه .





مشخصات فنی درایر تبریدی شرکت کمپرسورسازان

• طراحی منحصر به فرد این دستگاه موجب تعویض آسان المنت های داخل میکروفیلترها شده است.
• درایر تبریدی کمپرسورسازان بهترین عملکرد را در درجه حرارات بالا و هم در درجه حرارات پایین دارد.
• حداکثر دمای ورودی به درایر 45 درجه سانتیگرا
• حداکثر دمای محیط 50 درجه سانتیگراد
• درایر تبریدی میکروپور– ساخت ترکیه
• دارای میکروفیلتر اولیه و ثانویه
• حداکثر فشار کاری 16 بار
• کنترل پنل دیجیتال
• نوع گاز R-134-A
• نقطه شبنم 3
• گارانتی یکسال





نحوه عملکرد درایر تبریدی ( خشک کن تبریدی )

معمولا هوای خارج شده از کمپرسور ۲۰ تا ۳۰ درجه گرم تر از هوای محیط است. به دلیل وجود آب و روغن در داخل کمپرسور، هوای خارج شده از آن خشک و خالص نیست. با نصب دستگاه درایر تبریدی موجب خالص شدن هوا و کاهش رطوبت آن می شوید.

هوای فشرده دارای رطوبت ابتدا وارد مبدل حرارتی می شود. هوای گرم ورودی پس از قرار گرفتن در مجاورت هوای سردی که قصد خروج از دستگاه درایر تبریدی دارد، تا حدودی خنک می شود. سپس این هوا وارد اواپراتور شده و در این قسمت دمای آن تا ۳ درجه سانتی گراد کاهش می یابد.

هنگامی که هوا سرد می شود، بخار موجود در هوا به مایع تبدیل شده و این مایع به وسیله شیر تخیله برقی از سیستم خارج می شود. در نهایت هوای خشک پس از عبور از مبدل حرارتی و در اثر مجاورت با هوای گرم ورودی، مجددا گرم شده و یک جریان هوای خشک و با دمای نرمال از دستگاه درایر تبریدی خارج می گردد.





5 نکته برای افزایش طول عمر درایر صنعتی تبریدی

• طراحی فضای مناسب برای محیطی که درایر تبریدی در آن بایستی نصب بشود.
• داشتن اطلاعات کافی برای استفاده صحیح از دستگاه خشک کن تبریدی
• پایین آوردن دمای گاز فریون جهت تبدیل شدن به مایع برای این منظور بایستی طبق جدول زمانبندی شده قسمت کندانسور بادگیری شود.
• اطمینان از میزان دمای استاندارد جریان ورودی هوا به به درایر تبریدی چرا که دمای بالای هوا ورودی به درایر موجب پایین آمدن راندمان کاری آن می شود
• هوایی که کمپرسور مکش می کند نباید اسیدی باشد. در غیر این صورت هوای اسیدی و آلوده منجر به سوراخ شدن درایر تبریدی می شود که در نتیجه تبادل دمایی انجام نمی شود و چگالش کامل صورت نمی پذیرد.





12 نکته مهم درباره نصب ، راه اندازی و نگهداری درایر تبریدی

• دستگاه را در مکان سرپوشیده به دور از نور آفتاب و در محیطی پاک عاری از هر گونه گرد و غبار و خشک قرار دهید.
• دمای محیطی که دستگاه درایر در آن قرار می گیرد باید بین 7 الی 45 درجه باشد و از طرفی دمای هوایی که از مخزن هوای فشرده وارد دستگاه درایر تبریدی می شود نباید بیشتر از 50 درجه باشد اگر بیشتر از 50 درجه بود بایستی از افتر کولر استفاده شود.
• در زمان نصب خشک کن تبریدی حتما دقت کنید که حداقل 60 سانتی متر از چهار طرف درایر تبریدی با اطراف آن فاصله باشد.
• اتصالات ورودی و خروجی درایر تبریدی ( خشک کن تبریدی ) در جهت صحیح و بدرستی متصل شود ( میکروفیلتر x در قسمت ورودیدرایر تبریدی و میکروفیلتر y در قسمت خروجی درایر تبریدی نصب شود )
• لوله های مورد استفاده در لوله کشی ورودی و خروجی باید از نوع ضد زنگ یا pvc استاندارد باشد و سایز لوله ها باید متناسب با سایز اتصالات درایر تبریدی باشد و از استفاده شیلنگ برای لوله کشی خودداری شود.
• استفاده از تله آبگیر در مسیر لوله کشی به درایر تبریدی الزامی بوده که عموما بین مخزن هوای کمپرسور باد و درایر تبریدی قرار می گیرد.
• درایر تبریدی را ایستاده حمل کنید و مراقب باشید در زمان جابه جایی ضربه ای به آن وارد نشود.
• برای روشن کردن درایر تبریدی دکمه power را 4 ثانیه نگه دارید تا درایر تبریدی شما استارت شود بعد از 1 دقیقه درایر تبریدی شروع به کار می کند.
• هنگامی که قصد روشن کردن درایر تبریدی را دارید ابتدا باید دستگاه درایر شما به مدت 15 الی 20 دقیقه قبل از استارت کمپرسور روشن بوده باشد و بعد از زمان گفته شده کمپرسور باد را روشن کنید.
• زمانی که می خواهید دستگاه خشک کن تبریدی را خاموش کنید روش کار معکوس می شود به عبارتی ابتدا بایستی کمپرسور باد اسکرو یا کمپرسور پیستونی خود را خاموش کنید و پس از آن رطوبت گیر هوای فشرده ( درایر تبریدی ) را خاموش کنید.
• سرویس های دوره ای را در زمان مشخص شده انجام دهید.
• برای نصب درایر تبریدی به دفترچه راهنمای نصب آن مراجعه کنید و حتما قبل از روشن کردن دستگاه با شرکت کمپرسورسازان تماس بگیرید تا از نحوه صحیح نصب دستگاه درایر تبریدی اطمینان حاصل کنید.



میکرو فیلتر کمپرسور باد و تجهیزات هوای فشرده

پری فیلترها ( P ) : این میکرو فیلتر قادر است ناخالصی ها و ذرات درشت تا قطر 5 میکرون را حذف کند.
میکرو فیلتر اولیه ( X ) : میکرو فیلتر اولیه توانایی حذف ذرات گرد و غبار تا میزان 1 میکرون را دارد.
میکرو فیلتر ثانویه ( Y ) : میکرو فیلتر ثانویه می تواند ذرات روغن را تا میزان 0.01 حذف کند.
کربن اکسید ( A ) : ذرات هیدرو کربن و ناخالصی تا قطر 0.01 حذف می کند .





نحوه تعویض المنت های میکروفیلتر درایر تبریدی میکروپور Mikropor

همه درایر تبریدی دو تا میکروفیلتر دارند : میکروفیلتر اولیه و ثانویه . حالا در بعضی از مدلهای درایر تبریدی، میکروفیلتر بیرون درایر کمپرسورها نصب می شود.

این مدلی که پیشنهاد می کنم Mikropor میکروپور ساخت کشور ترکیه هست، میکروفیلترها داخل خود درایر تبریدی نصب شده است که یکی از محاسنش هست که هم فضای کمی می گیرد و هم اینکه دیگر نیازی به لوله کشی و چیزهای اضافی دیگر نیست.

برای تعویض المنت های میکروفیلتر اولین کاری که می کنیم درب های درایر تبریدی را باز می کنیم جای دست هم تعبیه شده که بتوانید به راحتی این کار انجام بدبد.

فیتینگ به سمت بالا بکشید میکروفیلتر باز کنید به همین راحتی المنت قدیمی در میاید و می توانید المنت جدید را می گذاریم فقط که شیارها دقیقا سرجای خودش قرار بگیرد و یک فشار کمی به سمت داخل بدهید تا کاملا جا بیافتد بعد یک نیم دور می چرخانیم که دقیقا سرجای خودش قرار بگیرد و بعد هم سر جای خودش می چرخانیم در نهایت درب های درایر تبریدی را ببندید.

پری فیلترها ( P ) : این میکرو فیلتر قادر است ناخالصی ها و ذرات درشت تا قطر 5 میکرون را حذف کند.
میکرو فیلتر اولیه ( X ) : میکرو فیلتر اولیه توانایی حذف ذرات گرد و غبار تا میزان 1 میکرون را دارد.
میکرو فیلتر ثانویه ( Y ) : میکرو فیلتر ثانویه می تواند ذرات روغن را تا میزان 0.01 حذف کند.
کربن اکسید ( A ) : ذرات هیدرو کربن و ناخالصی تا قطر 0.01 حذف می کند .





مشخصات فنی تله آبگیر کمپرسور باد ( واتر تراپ ، واتر سپراتور )

تله آبگیر یک مخزن کوچک استوانه ای شکلی هست که در یک سمت آن شیر ورودی و در سمت دیگرش شیر خروجی نصب شده است و در قسمت پایین مخزن آن یک شیر تخلیه اتوماتیک نصب شده است .

در کمپرسور باد اسکرو و پیستونی از واتر تراپ یا واتر سپراتور استفاده می کنند که این تله آبگیرها قادر هستند رطوبت آب را تا میزان 20% حذف کنند .

ولی چنانچه بخواهید رطوبت هوای فشرده خارج شده از کمپرسور به صورت 100 % حذف شود شما بایستی بعد از تله آبگیر یک دستگاه درایر تبریدی قرار دهید.

تله آبگیر بایستی بعد از کمپرسور و قبل از دستگاه رطوبت گیر تبریدی نصب شود .



نحوه عملکرد تله آبگیر برای حذف رطوبت

دمای هوای فشرده خروجی پمپ باد تقریبا 40 درجه سانتی گراد می باشد این هوای داغ وارد تله آبگیر شده و با برخورد کردن با پره های درون واتر تراپ به حالت گردابی و گریز از مرکز در می آید.

طبق فرایند سانتریفیوژ ذرات بخار آب به یکدیگر ملحق شده و تا هنگامی که جرم کافی بگیرند و در پایین واتر سپراتور ( تله آبگیر ) ته نشین شوند که در نهایت از طریق شیر تخلیه اتوماتیک خارج می شود.





6 ویژگی تله آبگیر کمپرسور پیستونی و کمپرسور اسکرو

• تله آبگیر توانایی حذف رطوبت تا میزان 20 میکرون را دارد.
• جنس بدنه داخلی از مواد ضد زنگ اپوکسی است که در برابر ذرات آب در طولاتی مدت مقاوم بوده و دچار پوسیدگی و خوردگی نمی شود
• کاهش خوردگی و سائیدگی در قطعات و تجهیزات پنوماتیک
• کاهش اکسیداسیون ناشی از آب در سطوح داخلی مخازن هوای فشرده
• افزایش کیفیت هوای فشرده مصرفی در خطوط لوله
• دارای حداقل افت فشار



تفاوت شیر تخلیه اتوماتیک با شیر تخلیه دستی در تله آبگیر

شیر تخلیه اتوماتیک یا اتودرین به صورت خودکار طبق برنامه زمانبندی شده وظیفه تخلیه آب را دارد . اتودرین دارای دو پیچ برای تنظیم زمان تخلیه می باشد .

یک پیچ برای تنظیم مدت زمان باز بودن شیر تخلیه است و بوسیله پیچ دیگر شما می توانید فواصل زمانی تخلیه را تعیین کنید.

شیرتخلیه دستی به این شکل نبوده بلکه شما باید در زمان هایی که از قبل مشخص کردید خودتان شیر دستی را باز و بسته کنید تا آب انباشته شده تخلیه شود.





تناسب خروجی درایر تبریدی و خروجی تله آبگیر

اندازه خروجی خشک کن تبریدی حتما با خروجی تله آبگیر یکی  باشد . به عنوان مثال اگر سایز خروجی درایر تبریدی 2 اینچ هست سایز خروجی تله آبگیر باید 2 اینچ باشد.





نحوه کار درایر جذبی

اگر می خواهید هوای فشرده کاملا خشک و بدون رطوبتی داشته باشید درایرهای جذبی می توانند بهترین انتخاب برای شما باشد.

درایرهای جذبی دارای دو برج هستند که همیشه یک برج در مدار فعال و برج دیگر در حال احیا شدن هست که این دو برج یا مجموعه درایر جذبی توسط تابلو برق کنترل می شود.

درایر جذبی کمپرسورسازان همراه با یک عدد میکروفیلتر است. هوای خروجی از درایر جذبی بین 30 الی 35 درجه خشک تر هست نسبت به هوای خروجی از درایرهای تبریدی.

دستگاه درایر جذبی ساخت ایران هست و از لحاظ کیفیت ، کمپرسورسازان به شما این تضمین را می دهد که در صورت تهیه این دستگاه اگر شما بعد از یکماه کوچکترین رطوبتی را مشاهده کردید می توانید این دستگاه را مرجوع کنید.
